cad多重引线标注的设置

发布时间:2015-04-14 来源:未知 浏览: 关键词:

cad多重引线标注的设置的Word文档免费下载:cad多重引线标注的设置.doc

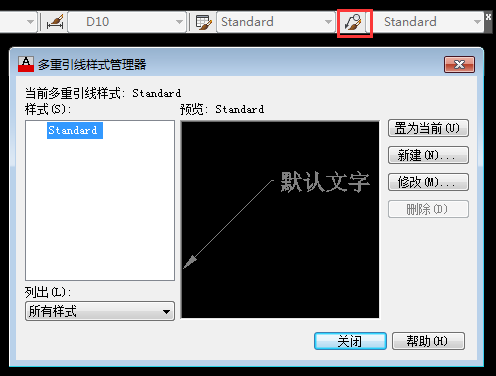

1.单击《多重引线样式》按钮,打开《多重引线样式管理器》对话框。

cad多重引线标注的设置

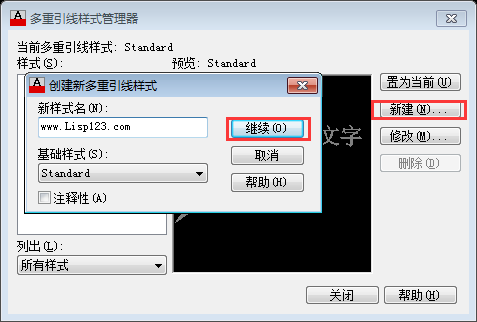

2.单击该对话框中的《新建》按钮,打开《创建新多重引线样式》对话框,知道所创建多重引线样式的名称及基础样式,单《继续》按钮,即可在打开对话框中对引线能让详细的设置。

cad多重引线标注的设置

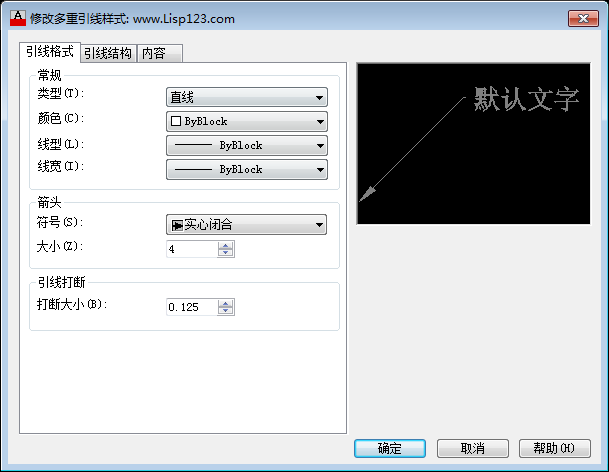

3.引线格式:

1)常规:

选项组中主要设置引线的类型、颜色、线型和线宽等。

2)箭头:

设置箭头的形状和大小。

3)引线打断:

设置引线打断大小参数。

cad多重引线标注的设置

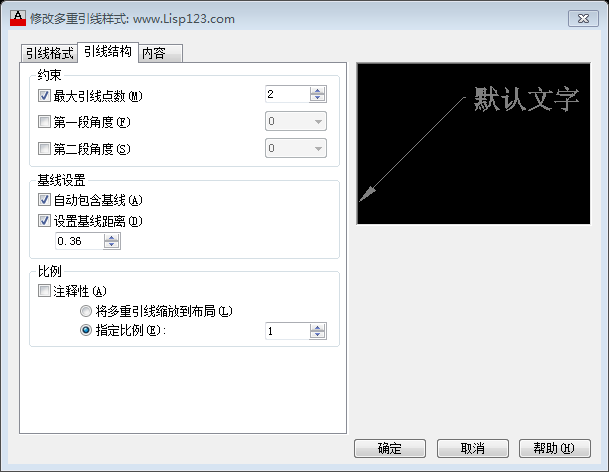

4.引线结构:

1)约束:

最大引线点数:点数用于控制引线的转折点数,在该栏中输入最多的转折点数目。

第一段角度:设置第一段引线的倾斜角度。

第二段角度:设置第二段引线的倾斜角度。

2)基线设置:

知道是否自动包含基线及多重引线基线的固定距离。

3)比例:

启用相应的复选框或选择单选按钮可以确定引线比例的显示方式。

cad多重引线标注的设置

5.内容

1)多重引线类型:

单击下拉菜单:多行文字/

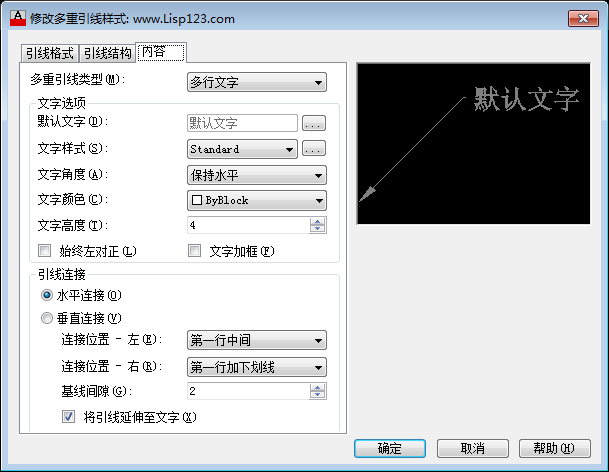

2)选择多重引线类型为多行文字:

选项卡中各项用来设置文字的属性。

cad多重引线标注的设置

3)选择多重引线类型为块:

快选项:

源块:下拉列表指定块的形态。

附着:指定块的范围、插入点或中心线。

颜色:指定多重引线块内容的颜色。

6.设置完成

按下确定按钮,即保存了该引线样式。
